Keterangan

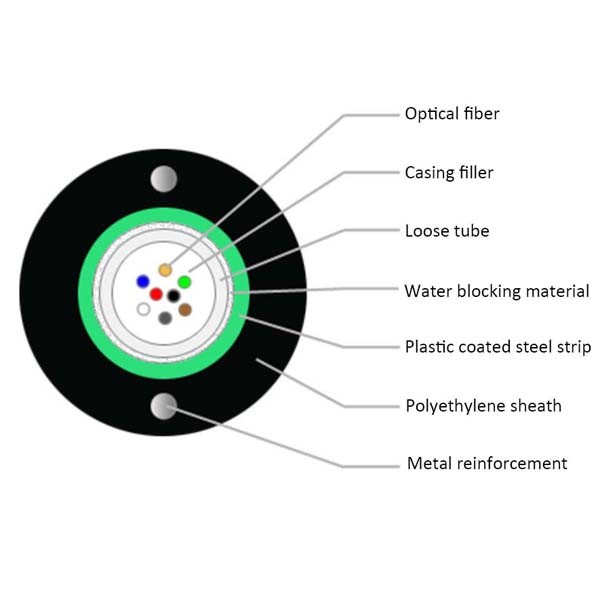

Kabel serat optik GYXTW terbuat dari serat optik 250μm dalam selongsong pinus bahan modulus tinggi yang diisi dengan senyawa tahan air.Tabung longgar dibungkus secara longitudinal dengan pita baja berlapis plastik dua sisi (PSP).Bahan penghalang air ditambahkan di antara pita baja dan pipa longgar untuk memastikan kekompakan dan ketahanan air longitudinal dari kabel serat optik.Dua kabel baja paralel ditempatkan di kedua sisi dan kemudian diekstrusi menjadi selubung polietilen untuk membentuk kabel.

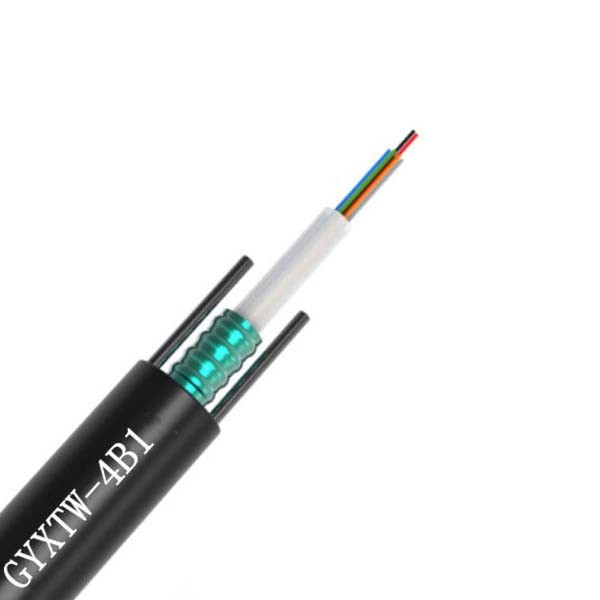

Armored Uni-Tube Single Jacket/Kabel serat optik Single Armor dengan serat yang ditempatkan di tabung buffer longgar.Inti kabel dilindungi dengan pelindung pita baja bergelombang dan penutup dengan outjacket polietilen hitam.Dua kawat baja tertanam memberikan ketegangan yang diinginkan.
Konstruksi Produk
| Serat | 2-24 serat, diisi gel tabung Uni-loose |
| Baju zirah | Pita baja bergelombang (PSP) |
| Anggota Kekuatan | Kawat baja tertanam |
| Jaket luar | Polietilen (PE) tahan UV dan kelembapan hitam |
Fitur
1. Konstruksi berisi gel uni-tube untuk perlindungan serat yang unggul.
2. Armor CST untuk melindungi kabel dari serangan hewan pengerat dan kerusakan mekanis.
3. Kawat baja tertanam memberikan kekuatan tarik dan ketahanan yang diinginkan.
4. Ringkas, mudah dipasang.
5. Desain tahan UV dan kelembaban
Struktur dan parameter kabel
| Serat menghitung |
Tabung diameter |
Kabel baja diameter |
Ketebalan sarung (nominal*) |
Diameter keseluruhan (nominal**) |
Berat (kira-kira) |
| mm | mm | mm | mm | kg/km | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
Kinerja Kabel OptikSerat
Kinerja kabel serat optik (ITU-T Rec. G.652D)
| Barang | Spesifikasi |
| Jenis serat | Modus tunggal |
| Bahan serat | Silika yang didoping |
| Koefisien atenuasi @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤0,35 dB/km ≤0,22 dB/km ≤0,25 dB/km |
| Diskontinuitas titik | ≤ 0,05 dB |
| Panjang gelombang cut-off kabel | ≤ 1260 nm |
| Panjang gelombang nol-dispersi | 1300 ~ 1324 nm |
| Kemiringan nol-dispersi | ≤0,092 ps/(nm².km) |
| Dispersi kromatik @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3,5 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18 ps/(nm.km) ≤22 ps/(nm.km) |
| PMD | ≤0,2 ps/km½ |
| Diameter bidang mode @ 1310 nm | (8,6~9,5)±0,6 mm |
| Kesalahan konsentrisitas Core / Clad | ≤0,6 mm |
| Diameter pelapis | 125,0 ± 1 mm |
| Cladding non-sirkularitas | ≤1,0% |
| Diameter lapisan primer | 245 ± 10 um |
| Tingkat uji bukti | 100 kpsi (=0,69 Gpa), 1% |
| Ketergantungan suhu 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Kisaran suhu aplikasi
| Kisaran suhu pengoperasian | -40 ℃ hingga +60 ℃ |
| Kisaran suhu Penyimpanan / Pengangkutan | -40 ℃ hingga +60 ℃ |
| Kisaran suhu instalasi | -20 ℃ hingga +50 ℃ |
